셔터 마그넷 작업 메커니즘
셔터 마그네트 콘크리트 형태를 확보하기 위해 제어 된 자기력을 통해 작동합니다. 다음은 기능에 대한 단계별 분석입니다.

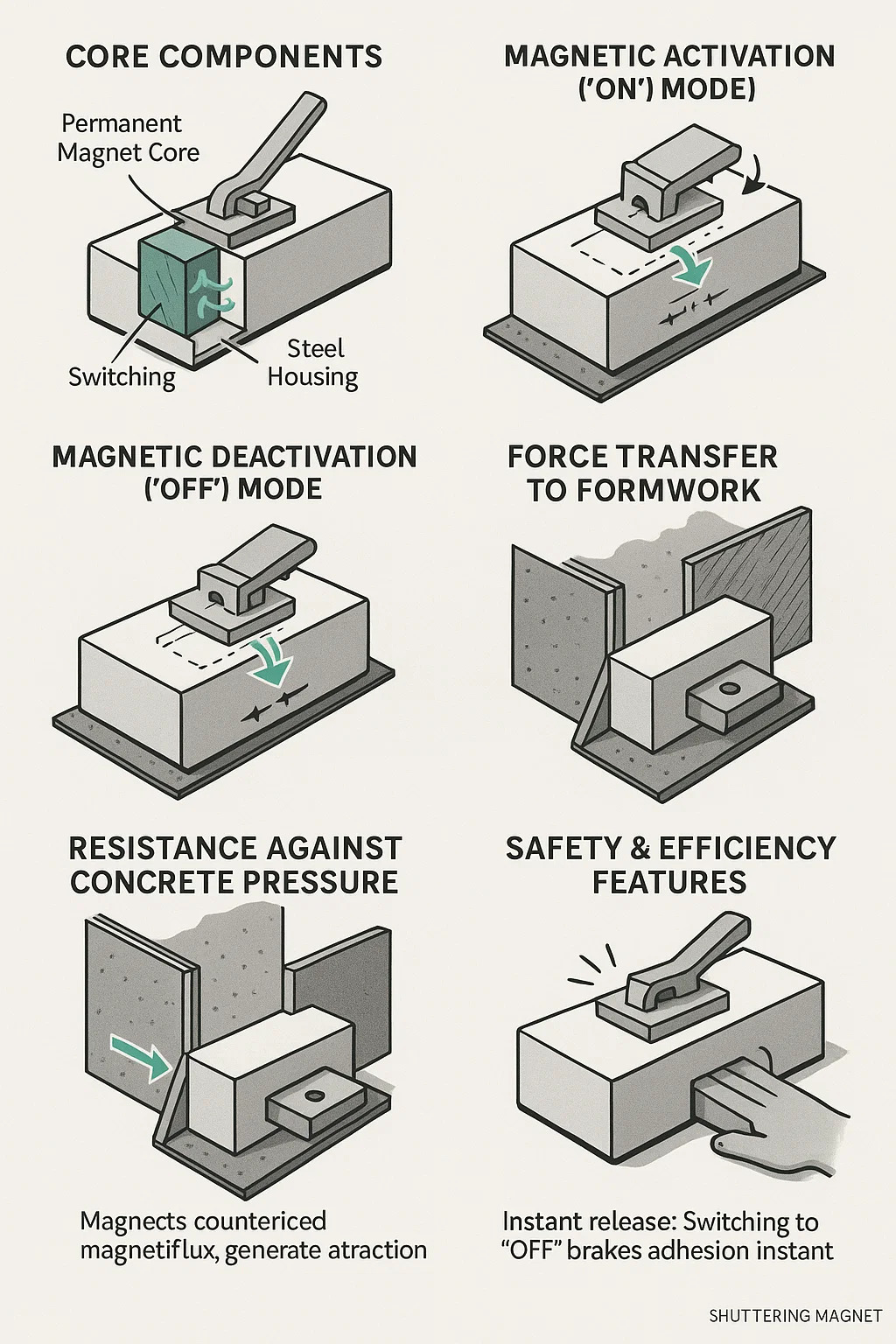

1. 핵심 구성 요소
영구 자석 코어 : 고정 자기장을 생성하는 고강도 재료 (예 : 네오디뮴)로 만들어졌습니다.
강철 하우징 : 접촉 표면을 향해 자기 플럭스를 지시하고 증폭시키는 자석을 둘러싸고 있습니다.
스위칭 메커니즘 : 내부 스틸 플레이트를 이동하여 자기장을 리디렉션하는 레버 또는 버튼.
2. 자기 활성화 ( "ON"모드)
스위치가 작동되면 내부 스틸 플레이트가 자성 플럭스를 바깥쪽으로 채널로 정렬합니다.
자기장은 철강 하우징을 통해 흐릅니다. → 강철 형태 공사 → 닫힌 자기 회로를 만듭니다.
결과 : 강한 자기 접착력은 Formwork 패널을 함께 고정시킵니다.
3. 자기 비활성화 ( "꺼짐"모드)
스위치를 뒤집는 것은 내부 플레이트를 배치하여 자석 내부에 단락 경로를 만듭니다.
자기 플럭스는 접촉 표면을 우회하여 내부적으로 다시 라우팅됩니다.
결과 : 외부 자기력이 거의 0으로 떨어지면 쉽게 제거 할 수 있습니다.
4. 형태로 강제 전달
자석의 접촉 표면은 강자성 재료 (강철 형태 또는 임베디드 플레이트)에 부착해야합니다.
자기 플럭스는 강철에 침투하여 다음에 비례하여 매력을 생성합니다.
자석 강도.
접촉 영역 평탄도.
녹/잔해의 부재.
5. 콘크리트 압력에 대한 저항
쏟아지는 동안 액체 콘크리트는 형태에 측면 압력 을가합니다.
자석은 다음과 같이 반대합니다.
강철 형태의 표면을 따라 힘을 분배합니다.
형태 분리 또는 "폭발"방지.
6. 안전 및 효율성 기능
인스턴트 릴리스 : "OFF"로 전환하면 접착력이 즉시 끊어집니다.
잔류 자기 : 전자기와는 달리 영구 유형은 비활성화 후에도 남아있는 필드를 남기지 않습니다.
물리적 취급 : 그루브/핸들은 배치 중에 손가락이 핀치 포인트에 닿지 않도록합니다.
| 구성 요소 / 단계 | 기능 / 동작 | 결과 / 효과 |
| 코어 자석 | 영구 고강도 자석 (예 : 네오디뮴)은 일정한 자기 플럭스를 생성합니다. | 하우징 내에 포함 된 기초 자기장을 만듭니다. |
| 강철 주택 | 접촉 표면을 향해 자기 플럭스를 채널 및 농축합니다. | 강철 형태와의 인터페이스에서 자기력을 증폭시킵니다. |
| 전환 메커니즘 | 레버 또는 버튼은 내부 스틸 플레이트를 이동시킵니다. | 자기 플럭스 경로를 제어합니다 (ON : Outward / Off : 내부 루프). |
| 상태 (활성화) | 플레이트는 직접 플럭스와 정렬됩니다 주택 → 양식을 통해 . | 자기 회로 닫기 : 강한 접착력은 거푸집 패널을 보호합니다. |
| 꺼짐 상태 (비활성화) | 플레이트는 플럭스를 다시 경유합니다 내부 단락 루프 . | 외부 필드 붕괴 : 자석은 0에 가까운 잔류 힘으로 즉시 방출됩니다. |
| 힘 전달 | 직접 접촉이 필요합니다 철강 형태 또는 내재 된 철 물질. | 자기 플럭스는 강철을 침투하여 접촉에 비례하여 클램핑 력을 만듭니다. |
| 콘크리트 압력 | 액체 콘크리트는 쏟아지는 동안 형태에 대한 외부 압력 을가합니다. | 자석은 강철 형태의 표면을 따라 힘을 분배하여 폭발에 저항합니다. |
| 워크 플로 : 배치 | 깨끗하고 녹이없는 강철 표면이 확인되었습니다. 마그네트는 거푸집 공사에 대한 플러시를 배치했다. | 최대 힘 전달을 보장합니다. 미끄러짐을 방지합니다. |
| 워크 플로 : 활성화 | 전환 → 플럭스가 바깥쪽으로 연결되었습니다. | 정렬에서 견고하게 잠긴 형태. |
| 워크 플로 : 제거 | 콘크리트 세트 → 플럭스가 내부적으로 포함 된 후 스위치가 분리되었습니다. | 자석은 깨끗하게 분리됩니다. 형태 나 콘크리트 손상없이 재사용 준비. |
| 중요한 제한 | 강자성 표면 (강철 형태/플레이트)에만 결합됩니다. | 목재, 플라스틱 또는 알루미늄 형태 워크 시스템에 비효율적입니다. |
