는 포스트 텐셔닝 덕트 시스템 콘크리트 배치 후 프리스트레싱 힘줄을 수용하고 보호하는 데 사용되는 주름진 금속 덕트, 플라스틱 덕트, 앵커 시스템, 커플러 및 관련 액세서리를 포함하는 현대 프리스트레스 콘크리트 엔지니어링의 핵심 구조 구성 요소입니다. 이러한 시스템은 처짐 및 균열 제어가 중요한 교량, 고층 건물, 주차 구조물 및 대형 슬래브에 기본입니다. Whether galvanized steel or HDPE-based, the duct's integrity directly governs the long-term performance of any post-tensioned structure.
포스트 텐셔닝 덕트 시스템이 실제로 작동하는 방식
포스트텐셔닝에서는 사전 배치된 덕트 주위에 콘크리트가 타설됩니다. 콘크리트가 충분한 강도에 도달한 후 — 일반적으로 설계 압축강도의 75~80% — 강철 스트랜드 또는 막대가 덕트를 통과하여 삽입되고 유압 잭을 사용하여 장력이 가해집니다. 힘줄의 힘은 각 끝의 앵커 플레이트를 통해 콘크리트로 전달됩니다.
는 duct performs three distinct roles during a structure's life:
- 시공 중: 텐던 프로파일을 유지하고 콘크리트 침투를 방지합니다.
- 응력이 가해지는 동안: 저마찰 가이드 역할을 하여 장력이 효율적으로 전달됩니다.
- 그라우팅 후: 힘줄을 주변 콘크리트에 접착하여 복합 시스템을 만듭니다.
는 friction coefficient between tendon and duct wall — typically 금속 덕트의 경우 μ = 0.18–0.25 그리고 플라스틱 덕트의 경우 μ = 0.12–0.17 — 부재를 따라 전달되는 유효 프리스트레스에 직접적인 영향을 미치는 가장 중요한 설계 매개변수 중 하나입니다.
덕트 유형별 일반적인 마찰 계수
마찰 계수 비교 - 값이 낮을수록 힘줄 효율성이 더 좋음을 나타냅니다.
덕트 유형 및 각각이 속하는 위치
올바른 덕트 유형을 선택하는 것은 노출 조건, 프로젝트 규모, 그라우팅 방법 및 내구성 요구 사항에 따라 다릅니다. 다음은 주요 인프라 프로젝트 전반에 걸쳐 구조 엔지니어 및 계약자가 사용하는 실제 분석입니다.
| 덕트 유형 | 소재 | 일반적인 응용 | 벽 두께 |
|---|---|---|---|

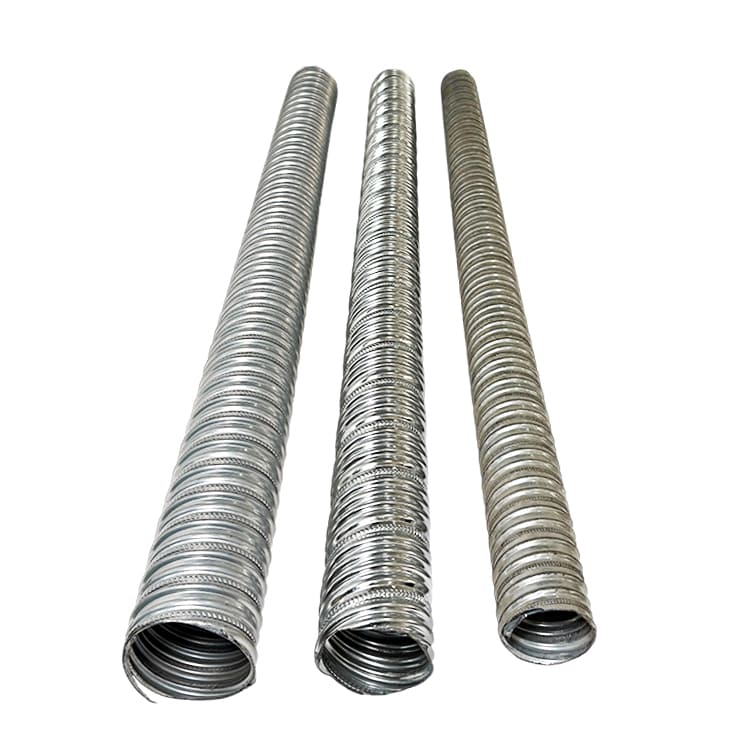

| 둥근 골판지 | 아연 도금 강철 | 교량, 빔 | 0.28~0.40mm |
| 평면/타원형 골판지 | 아연 도금 강철 | 슬라브, 평판 | 0.28~0.35mm |
| HDPE 라운드 | 고밀도 폴리에틸렌 | 해양, 공격적인 환경 | 2.5~4.0mm |
| 반경질 HDPE | HDPE / PPR | 분절 교량 | 3.0~5.0mm |
현장에서 종종 간과되는 한 가지 세부 사항은 다음과 같습니다. 덕트 접합 커플러는 덕트 본체와 동일한 내부 직경을 유지해야 합니다. 그리고 must be watertight before grouting. Loose or misaligned couplings are among the top three causes of grout voids found during post-construction inspection.
시장 수요와 산업 성장
글로벌 인프라 투자는 포스트텐셔닝 애플리케이션의 지속적인 성장을 주도했습니다. 는 post-tensioning systems market was valued at approximately USD 1.8 billion in 2023 그리고 is expected to grow at a CAGR of around 5.6% through 2030, led by Asia-Pacific bridge construction and North American parking and building rehabilitation projects.
포스트 텐셔닝 시스템 시장 규모(10억 달러, 추정)
예상 글로벌 시장 성장 추세(출처: 업계 보고서, 2021~2027)
는 demand surge is particularly visible in Southeast Asia and the Middle East, where large infrastructure programs favor bonded post-tensioning — which requires a reliable, durable duct system as its backbone.
Ningbo Wewin Magnet Co., Ltd 및 공급 능력
포스트 텐셔닝 덕트 시스템의 제조 품질은 완제품에만 국한되는 것이 아닙니다. 이는 대규모 배치 전반의 일관성, 치수 공차, 교량이나 고층 프로젝트를 기다릴 수 없을 때 일정에 맞춰 납품하는 능력에 관한 것입니다.
10
정밀 금속 성형 및 덕트 생산 분야에서 다년간의 제조 경험
대규모 재고
공장 창고는 상당한 재고를 유지하여 리드타임 지연 없이 대량 주문을 적시에 처리할 수 있습니다.
R&D 중심
사내 설계 및 개발 팀은 덕트 형상, 결합 방법 및 재료 등급을 지속적으로 업데이트합니다.
이 분야에서 Ningbo Wewin을 차별화하는 요소는 다음과 같습니다. 대용량 창고 용량 및 활발한 제품 개발 . 포스트텐셔닝 프로젝트에서 건설 도중 자재 부족은 사소한 불편이 아닙니다. 이는 이미 형성된 콘크리트를 포함하는 구조 작업을 지연시킵니다. Wewin의 창고 모델은 배송 기간이 단축된 계약업체의 대량 주문을 흡수하도록 특별히 구성되었습니다.
10년 넘게 생산 과정에서 축적된 제조 데이터는 골판지 덕트의 더 엄격한 나선형 피치 공차, 향상된 커플러 씰링 형상, 더 나은 아연 도금 균일성 등 설계 개선에 반영되었습니다. 이는 지속적이고 집중적인 생산 경험을 통해서만 얻을 수 있는 일종의 점진적인 개선입니다.
제조 능력 프로필 — Ningbo Wewin
6가지 제조 차원에 걸친 자체 평가 능력 프로파일
덕트 생산의 품질 관리 - 실제로 중요한 것
에서 포스트 장력 덕트 시스템 , 설치 중에 오류가 발생하는 경우는 거의 없습니다. 이는 수년 후에 박리, 힘줄 부식 또는 구조적 균열로 나타납니다. 이것이 바로 제조 단계에서의 품질 관리가 협상 불가능한 이유입니다.
매개변수별 검사 합격률(일반 생산 배치)
QC inspection pass rates across key production parameters
자주 묻는 질문
접착식 포스트텐셔닝 덕트와 비접착식 포스트텐셔닝 덕트의 차이점은 무엇입니까?
접착 시스템에서는 응력을 가한 후 덕트를 그라우팅하여 힘줄을 주변 콘크리트에 영구적으로 접착합니다. 이는 교량 및 인프라의 표준입니다. 비접착 시스템에서는 덕트 충전이 필요 없이 힘줄에 개별적으로 그리스를 바르고 피복을 입힙니다. 이 접근 방식은 슬래브를 만드는 데 일반적입니다. 덕트 시스템 자체(강성, 직경 및 밀봉)는 두 응용 분야에서 크게 다릅니다.
아연 도금 강철 덕트를 해양 또는 해안 환경에서 사용할 수 있습니까?
공격적인 염화물 환경의 경우, HDPE 또는 PPR 덕트가 강력하게 선호됩니다. 아연 도금 강철 위에. 아연 도금 강철은 아연 장벽을 제공하지만 습도가 높고 염분이 많은 환경에서는 코팅이 예상보다 빨리 저하되어 프리스트레싱 스트랜드를 공격하는 습기 및 염화물 유입 경로가 생성됩니다. 현재 많은 해안 고속도로 당국에서는 데크 아래의 모든 하부 구조 요소에 플라스틱 덕트를 의무화하고 있습니다.
주어진 힘줄에 대한 올바른 덕트 직경을 어떻게 결정합니까?
는 industry rule of thumb is that the duct's internal cross-sectional area should be at least 힘줄 그룹의 순 면적의 두 배 그것은 집이다. 예를 들어, 12가닥 텐돈(12 × 140mm² = 1,680mm²)에는 일반적으로 내부 직경이 약 65mm에 해당하는 내부 면적이 최소 3,360mm²인 덕트가 필요합니다. 이 헤드룸은 스트레스를 받는 동안 그라우트 침투와 힘줄 이동에 필요합니다.
포스트텐셔닝 덕트에서 그라우트 보이드의 원인은 무엇이며 이를 방지할 수 있는 방법은 무엇입니까?
그라우트 보이드의 가장 일반적인 원인은 덕트 프로파일의 높은 지점에 통풍구 배치가 부적절함, 블리드 물 축적, 조기 그라우트 설정 또는 손상/잘못 정렬된 커플러입니다. 예방 조치에는 누출이 적은 그라우트 혼합물 사용(ASTM C940에 따라 누출 < 0.1%), 모든 프로파일 피크에 통풍구 설치, 최소 압력 그라우팅이 포함됩니다. 0.5MPa 그리고 holding pressure for a minimum of 60 seconds before sealing.
덕트 주름 피치가 구조적 동작에 영향을 줍니까?
네, 상당히 그렇습니다. 주름 피치가 더 촘촘할수록 경화된 그라우트와 덕트 벽 사이의 기계적 결합이 증가하여 접착 후 하중 전달이 향상됩니다. 그러나 스트레스를 받는 동안 마찰도 증가합니다. 대부분의 사양은 다음의 피치를 목표로 합니다. 15~30mm 마찰 성능과 그라우팅 후 접착 효율성 사이의 균형을 이루는 원형 주름 덕트용입니다.
Ningbo Wewin은 대규모 또는 긴급 주문을 어떻게 처리합니까?
Wewin은 표준 덕트 크기에 걸쳐 상당한 완제품 재고를 보유한 전용 공장 창고를 유지하고 있습니다. 교량 재건이나 신속 건설 프로젝트의 일반적인 시나리오인 납품 기간이 짧은 계약업체의 경우 이는 주문이 생산 일정을 기다리지 않고 며칠 내에 배송될 수 있는 경우가 많다는 것을 의미합니다. 긴급 요구 사항은 Wewin 팀과 직접 논의하여 사용 가능한 재고를 프로젝트 사양에 맞출 수 있습니다.
사이트 설치: 가장 자주 놓치는 것
는 duct system can be perfectly manufactured and still underperform if installation is careless. From over a decade of production feedback and contractor interactions, these are the areas where problems cluster:
- 덕트 지지 간격: 지지대는 원형 덕트의 경우 1.0m, 평면 덕트의 경우 0.8m 이하로 간격을 두어야 텐던 프로파일을 왜곡하고 예상치 못한 마찰 손실을 초래하는 처짐을 방지할 수 있습니다.
- 커플러 씰링: 테이프로 감싼 커플러는 콘크리트 타설 진동 후에 점검해야 합니다. 진동기는 때때로 적절하게 설치된 씰에서도 분리됩니다.
- 폼 타이의 덕트 관통: 폼 타이가 덕트 라인 근처를 통과하는 경우 손상이 흔합니다. 최소 클리어 거리 50mm 유지되어야 합니다.
- 가닥 밀기 vs 당기기: 긴 힘줄(> 40m)의 경우 덕트 내부에 가닥 새장이 갇히는 것을 방지하기 위해 밀기보다 당기는 것이 좋습니다.
는se are operational details that factory specifications cannot control — but they are where the gap between designed and delivered prestress often originates.
