철근 타이 와이어 가이드: 프리캐스트 콘크리트용 리프팅 시스템

철근 타이 와이어가 프리캐스트 콘크리트 건설에서 실제로 하는 일

철근 타이 와이어는 콘크리트 배치 및 경화 중에 철근 케이지를 함께 고정합니다. 프리캐스트 콘크리트 생산에서 해당 작업은 타설 시 중단되지 않습니다. 이는 요소가 캐스팅 베드를 떠날 때 프리캐스트 콘크리트용 리프팅 시스템이 안전하게 작동하는지 여부에 직접적인 영향을 미칩니다. 잘못 묶인 케이지는 진동으로 인해 이동하고 철근이 제자리에서 벗어나게 하며 타설 리프팅 앵커의 매립 깊이를 감소시킵니다. 그 결과 정격 하중을 지탱할 수 없는 리프팅 인서트가 탄생했습니다.

짧은 대답: 철근 타이 와이어는 단순한 관리 자재가 아닌 구조적 지지 도구입니다. 벽 패널, 이중 T자형, 기둥 및 빔을 제조하는 프리캐스트 공장에서는 타이 와이어 게이지, 비틀림 패턴 및 타이 간격이 모두 보강 케이지가 주조 사이클 전체에서 설계 공차를 유지하는지 여부에 반영됩니다. 설계 위치에서 10mm만 움직이는 케이지는 리프팅 루프 앵커 위의 덮개를 손상시키고 측정 가능한 여유분만큼 유효 풀아웃 용량을 줄일 수 있습니다.

이 기사에서는 와이어 유형 및 사양, 타이 와이어가 프리캐스트 리프팅 하드웨어와 상호 작용하는 방법, 다양한 요소 형상에 대한 실제 타이 패턴, 현장에서 중요한 로드 데이터, 와이어 선택 및 리프팅 시스템 설계를 모두 관리하는 규정 준수 프레임워크 등 전체 그림을 다룹니다.

철근 타이 와이어 유형 및 사양

모든 타이 와이어가 동일한 것은 아닙니다. 공차가 엄격하고 보강 케이지가 분당 수 입방미터의 유량에 도달할 수 있는 콘크리트 타설 압력 하에서 형상을 유지해야 하는 프리캐스트 금형 내부에서 작업할 때 제품 간의 차이는 의미가 있습니다.

검정색 소둔 타이 와이어

검정색 소둔 와이어는 전 세계적으로 가장 널리 사용되는 철근 타이 와이어입니다. 저탄소 강선을 인발한 후 650°C~750°C의 온도에서 어닐링하여 인발 공정에서 손실된 연성을 회복함으로써 생산됩니다. 어닐링 공정에서는 어두운 산화물 표면(따라서 "검은색")이 남고 와이어가 부러지지 않고 손이나 타이건으로 쉽게 비틀릴 수 있을 만큼 부드러워집니다.

프리캐스트 작업에 사용되는 표준 게이지는 다음과 같습니다. 16게이지(직경 1.6mm) ~ 18게이지(직경 1.2mm) . 인장 강도는 일반적으로 350MPa에서 550MPa 사이입니다. 파단 연신율은 일반적으로 20% 이상이며, 이는 와이어가 파손되지 않고 교차하는 막대 주위를 깨끗하게 감쌀 수 있도록 해줍니다. 일반적으로 사용 가능한 코일 중량은 1kg, 5kg, 25kg 스풀이며, 프리캐스트 플랜트 생산 라인의 표준은 25kg입니다.

아연 도금 타이 와이어

아연 도금 타이 와이어에는 용융 아연 도금 또는 전기 아연 도금 처리된 아연 코팅이 적용됩니다. 용융 아연도금 와이어의 코팅 두께는 다음과 같습니다. 45~85미크론 , 전기 아연 도금 와이어는 5~25 마이크론으로 더 얇습니다. 해양 환경, 해안 구조물 또는 제빙 염에 노출된 기반시설을 위한 프리캐스트 콘크리트에서는 건축 요소의 표면으로 번질 수 있는 녹 얼룩을 방지하기 위해 아연 도금 와이어가 지정됩니다.

아연도금선은 같은 규격의 흑색 단련선보다 더 단단합니다. 이는 수동 결속에는 문제가 되지 않지만 더 부드러운 와이어에 맞게 보정된 자동 결속 건에는 문제가 발생할 수 있습니다. 작업자는 기계 호환성을 유지하기 위해 아연 도금 와이어로 전환할 때 한 게이지 크기(16게이지에서 18게이지)를 줄이는 경우가 많습니다.

스테인레스 스틸 타이 와이어

304등급 및 316등급 스테인리스 스틸 타이 와이어는 표면 품질이 수십 년 동안 완벽하게 유지되어야 하는 해양 구조물, 수처리 플랜트 및 고급 건축 패널과 같이 장기적인 내부식성이 중요한 특수 프리캐스트 응용 분야에 사용됩니다. 스테인레스 와이어는 흑색 단련 와이어보다 단단합니다. 인장 강도가 초과될 수 있음 700MPa . 손으로 묶는 것은 더 까다롭고, 와이어 끝이 더 날카롭고 스프링백이 더 뚜렷하기 때문에 장갑이 필수적입니다.

PVC 코팅 타이 와이어

PVC 코팅 와이어는 와이어 테일이 금형 표면에 닿아서 요소의 노출된 표면에 녹 자국을 남기지 않아야 하는 프리캐스트 작업에 가끔 사용됩니다. 코팅은 전기 절연을 제공하고 강철 거푸집과 금속 간 직접적인 접촉을 방지합니다. 일반적인 코팅 두께는 0.3mm~0.5mm입니다. 이것은 틈새 제품이지만 표면 마감이 계약상 요구 사항인 건축 프리캐스트 프로젝트에 대해 알아둘 가치가 있습니다.

철근 타이 와이어가 a에 연결되는 방법 프리캐스트 콘크리트 리프팅 시스템

프리캐스트 콘크리트용 리프팅 시스템은 제조 중에 내장된 타설 앵커 또는 루프, 클러치 또는 샤클과 같은 리프팅 하드웨어, 스프레더 빔, 위쪽으로 힘을 제공하는 크레인 또는 호이스트와 같은 구성 요소의 조화로운 세트입니다. 말 그대로 이 모든 것을 함께 묶는 것은 앵커가 고정되는 철근 케이지입니다. 타이 와이어는 앵커 주위에 콘크리트가 부어지는 순간까지 케이지의 모양을 유지하는 매개체입니다.

타설 전이나 도중에 앵커 포인트가 위치에서 벗어나면 그 결과는 외관상 좋지 않습니다. 표면에서 80mm 깊이에 안착되도록 설계되어 55mm 깊이에 도달하도록 설계된 리프팅 루프는 인출 능력의 상당 부분을 잃었습니다. 콘크리트 혼합 및 요소 형상에 따라 다음과 같이 작업 하중 제한을 줄일 수 있습니다. 20% ~ 40% . 4개의 앵커로 리프팅된 10톤 프리캐스트 벽 패널에서 이러한 종류의 오류는 리프팅과 관련된 동적 하중으로 인해 하나 이상의 앵커가 파손될 위험을 야기합니다.

캐스트인 리프팅 앵커 및 타이오프 요구 사항

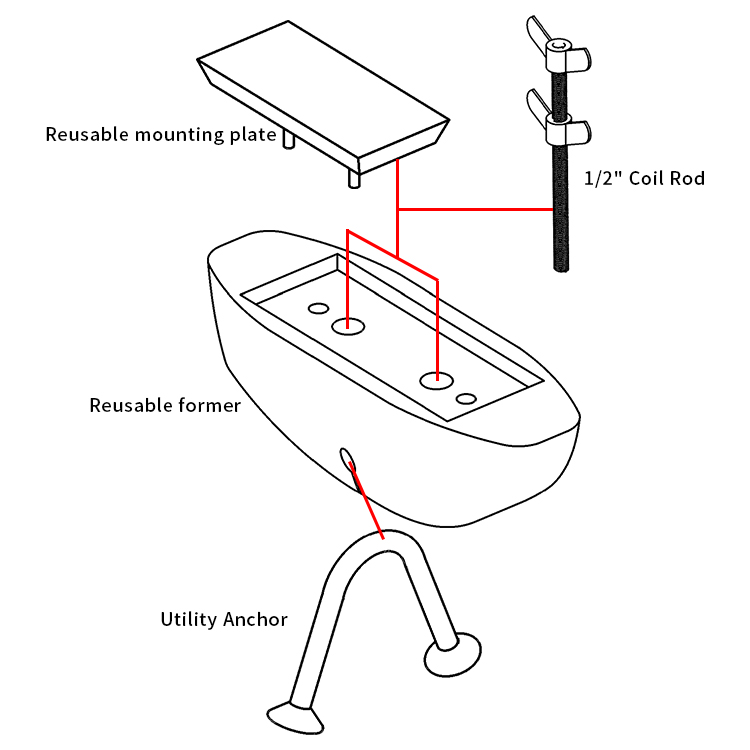

프리캐스트 콘크리트 리프팅 시스템에 사용되는 가장 일반적인 타설 앵커는 다음과 같습니다.

• 페룰 인서트(표면과 같은 높이로 주조된 짧은 나사형 소켓)
• 코일 인서트(코일 볼트와 함께 사용하기 위한 나사형 코일 앵커)
• 리프팅 루프(상단 표면에서 돌출된 와이어 또는 철근 루프)
• 슬래브에 전단 키가 내장된 평판 앵커
• 다방향 리프팅을 위한 회전판 앵커

이들 각각은 타설 전에 철근 케이지에 기계적으로 고정되어야 합니다. 철근 타이와이어가 표준 체결 방식입니다. 페럴 인서트는 일반적으로 16게이지 검정 단련 와이어를 사용하여 8자형 타이로 인접한 바에 묶이고, 인서트 베이스 주위를 최소한 두 번 감고 꼭 맞을 때까지 비틀어줍니다. 리프팅 루프는 루프가 콘크리트에서 빠져나가는 베이스에 묶여 있습니다. 와이어는 진동 중에 콘크리트 압력으로 인해 루프가 더 깊이 밀려나는 것을 방지합니다.

앵커 제조업체는 기술 문서에 최소 결속 요구 사항을 명시합니다. Halfen, Meadow Burke, Pfeifer 및 Leviat는 모두 필요한 타이 수와 앵커 본체의 위치를 ​​설명하는 설치 가이드를 게시합니다. 이 가이드를 따르는 것은 선택 사항이 아니며 보증 및 책임 체인의 일부입니다. 잘못된 게이지 와이어를 사용하거나, 꼬임 횟수가 충분하지 않거나, 앵커의 타이를 건너뛰면 앵커의 정격 용량 인증이 완전히 무효화됩니다.

리프팅 중 동적 하중 및 케이지 무결성이 중요한 이유

정적 중량은 이야기의 일부일 뿐입니다. 크레인으로 들어 올려지는 프리캐스트 콘크리트 요소는 각 앵커의 유효 하중을 증가시키는 동적 증폭 요인을 경험합니다. 프리캐스트 콘크리트 엔지니어링 표준을 위한 대부분의 리프팅 시스템은 다음과 같은 동적 요소를 적용합니다. 1.3~2.0 리프트 상태에 따라 다릅니다. 이상적인 조건에서 단일 앵커를 사용하여 건설 현장에서 들어 올려지는 5톤 요소는 안전 계수를 적용하기 전에 1.3 동적 계수를 충족하기 위해 해당 앵커 정격이 최소 6.5톤이어야 합니다.

이는 철근 타이 와이어가 느슨하거나 누락되어 주조 중 케이지 움직임이 계산된 하중에 맞게 앵커를 올바르게 선택한 경우에도 리프팅 시스템 오류 시나리오로 이어질 수 있음을 의미합니다. 잘 묶인 케이지는 사치품이 아니라 로드 경로 요구 사항입니다.

프리캐스트 보강 케이지의 결속 패턴

철근 교차점에 철근 타이 와이어를 적용하는 방식은 케이지 강성, 케이지 제작에 걸리는 시간 및 완성된 조립품의 품질에 영향을 미칩니다. 생산 속도와 정밀도가 모두 중요한 프리캐스트 콘크리트 제조에서 타이 패턴 선택은 단순한 현장 습관이 아닌 실용적인 엔지니어링 결정입니다.

심플타이(스냅타이)

스냅 타이는 실행하는 가장 빠른 타이입니다. 와이어는 교차점 주위에 대각선으로 고리를 이루고 두 끝이 함께 올라가고 와이어가 물릴 때까지 후크 또는 펜치로 비틀어집니다. 총 비틀림 횟수는 일반적으로 2~3회 전체 회전입니다. 이 타이는 정확한 위치 제어보다는 케이지 조립이 주요 기능인 슬래브와 벽의 비구조적 내부 교차점에 적합합니다.

8자 넥타이

8자 모양 또는 새들 타이는 교차점의 두 막대 주위에 8자 패턴으로 와이어를 감습니다. 이렇게 하면 막대가 서로에 대해 회전하는 것을 방지하는 보다 안정적인 연결이 생성됩니다. 선호하는 넥타이입니다 앵커 타이오프 타설 중 콘크리트 압력이 가장 높은 프리캐스트 요소의 둘레 근처 교차점의 경우. 8자형 타이는 스냅 타이보다 약 30% 더 오래 걸리지만 훨씬 더 나은 위치 안정성을 제공합니다.

크로스타이(더블랩)

크로스 타이는 비틀기 전에 교차점 주변의 와이어를 두 배로 늘립니다. 이는 모퉁이, 혼잡한 지역, 리프팅 앵커 근처에 여러 개의 막대가 모이는 위치 등 하중이 높은 지점에 사용됩니다. 일부 프리캐스트 사양에서는 조립된 케이지를 타이 스테이션에서 금형으로 운반하는 동안 케이지 형상을 유지하기 위해 주변 바를 따라 세 번째 교차점마다 크로스 타이가 필요합니다. 이는 케이지가 배치되기 전에 크레인으로 20~30미터 이동할 수 있는 더블 티 및 경기장 라이저와 같은 대형 요소에 중요합니다.

타이건 타이

Max RB441T 또는 Makita DTR180과 같은 자동 결속 건은 미리 절단된 와이어 코일을 배치하고 교차점당 1초 이내에 결속을 완료합니다. 대규모 프리캐스트 작업에서 타이건을 사용하면 다음과 같이 결속 시간이 단축됩니다. 60% ~ 70% 수동 결속에 비해 꼬임 횟수가 일정하여 균일성이 향상됩니다. 제한 사항은 타이 건이 평평한 매트에서 가장 잘 작동한다는 것입니다. 바 간격이 좁은 3차원 케이지 어셈블리에서는 혼잡한 구역에서 손으로 묶는 것이 필요합니다.

프리캐스트 콘크리트용 리프팅 시스템: 구성 요소 개요 및 정격 하중

프리캐스트 콘크리트의 리프팅 시스템을 이해한다는 것은 콘크리트에 캐스팅된 앵커부터 상단의 크레인 후크까지 로드 체인의 각 구성 요소를 이해하는 것을 의미합니다. 이 체인의 모든 링크는 동일한 최소 하중에 대한 등급을 받아야 합니다. 시스템 어디에서나 약한 링크가 시스템의 안전 용량을 정의합니다.

캐스트인 앵커

타설 앵커는 프리캐스트 콘크리트 리프팅 시스템의 기초입니다. 그 능력은 인양 시 콘크리트 압축강도, 앵커 매립 깊이, 가장자리 거리, 앵커 사이의 간격 및 가해지는 하중의 각도에 따라 달라집니다. 대부분의 제조업체는 20MPa, 25MPa, 30MPa 및 40MPa의 콘크리트 압축 강도에 대한 하중 테이블을 게시합니다. 일반적인 리프팅 앵커 등급은 다음과 같습니다. 5톤 작업 하중 제한(WLL) 30MPa에서는 콘크리트가 20MPa에 도달했을 때 양력이 발생하면 콘크리트의 무게가 3.5톤으로 감소될 수 있습니다.

이것이 바로 프리캐스트 플랜트가 리프팅 요소를 해제하기 전에 항상 콘크리트 강도를 확인하는 이유입니다. 슈미트 해머를 사용한 비파괴 테스트 또는 요소와 함께 경화된 컴패니언 큐브의 풀아웃 테스트는 앵커 용량을 확인하는 데 필요한 강도 데이터를 제공합니다.

리프팅 클러치 및 후크

리프팅 클러치는 크레인 후크 또는 스프레더 빔을 타설 앵커에 연결합니다. 나사형 인서트의 경우 리프트 전에 일치하는 나사형 클러치가 결합되어 잠깁니다. 리프팅 루프의 경우 후크 또는 걸쇠가 루프를 통과합니다. 클러치는 앵커 시스템과 호환되어야 합니다. 다른 제조업체 제품군의 클러치를 사용하면 정격 연결 용량이 최대로 줄어들 수 있습니다. 50% 클러치 본체와 앵커 헤드 사이의 하중 전달 형상이 변경되기 때문입니다.

스프레더 빔

스프레더 빔은 프리캐스트 요소에 여러 앵커 포인트가 있고 크레인 후크가 각도가 아닌 수직으로 하중을 가해야 하는 경우에 사용됩니다. 슬링 각도는 매우 중요합니다. 다리 사이에 60도 포함된 각도의 두 다리 슬링은 각 다리의 하중을 다음과 같이 증가시킵니다. 수직 대비 15% . 120도 끼인 각도에서는 기하학적 구조가 시스템에 대해 작용하기 때문에 각 다리가 요소의 무게보다 더 많은 하중을 지탱합니다. 스프레더 빔은 모든 슬링 다리를 수직에 가깝게 유지하여 이러한 현상을 제거합니다.

20미터를 초과하는 교량 빔, 경기장 라이저 및 대형 프리캐스트 외관 패널과 같은 대형 프리캐스트 요소의 경우 스프레더 빔은 특정 요소 유형의 앵커 레이아웃과 일치하도록 목적에 맞게 제작될 수 있습니다. 이러한 목적에 맞게 제작된 빔은 서비스에 들어가기 전에 보정 및 부하 테스트를 거칩니다.

와이어 로프 슬링 및 체인 슬링

와이어 로프 슬링과 체인 슬링은 스프레더 빔과 크레인 후크 사이 또는 간단한 리프트의 앵커와 후크 사이의 유연한 커넥터입니다. 둘 다 WLL 등급을 받았으며 다리 수와 슬링 각도에 따라 등급이 감소될 수 있습니다. 프리캐스트 리프팅에서는, 마스터 링크가 있는 4개의 다리 체인 슬링 4개의 앵커 모두에 동시에 하중을 분산하고 비대칭 하중에 맞게 조정될 수 있기 때문에 일반적입니다.

프리캐스트 콘크리트 리프팅 시스템의 요구 용량 계산

프리캐스트 콘크리트의 리프트 계획은 현장 판단이 아닌 엔지니어링 작업입니다. 계산 순서는 요소의 질량으로 시작하여 동적 요소, 안전 요소 및 기하학적 감소를 거쳐 리프팅 시스템의 각 구성 요소에 필요한 최소 정격 용량에 도달하는 정의된 논리를 따릅니다.

1단계: 요소 질량 결정

보통 중량 콘크리트의 밀도는 대략 2400kg/m3 . 일부 프리캐스트 용도에 사용되는 경량 콘크리트 혼합물의 무게는 1,800kg/m²에 불과합니다. 요소 질량은 설계 도면에서 계산됩니다. 보통 중량 콘크리트를 사용하는 길이 6m, 높이 3m, 두께 200mm의 벽 패널의 경우: 6 × 3 × 0.2 × 2400 = 8640kg 또는 약 8.6톤.

2단계: 동적 요소 적용

동적 요인은 주조 베드에서의 픽업 및 위치 설정을 포함하여 크레인 리프트 중 가속력을 설명합니다. PCI(Precast/Prestressed Concrete Institute) 및 유사한 표준은 일반적으로 다음과 같은 동적 요소를 지정합니다. 일반적인 리프팅 조건의 경우 1.5 프리캐스트 공장 환경에서는 최대 2.0이며 장거리 수평 이동이 필요한 크레인 리프트나 바람이 많이 부는 환경에서는 최대 2.0입니다. 8.6톤 패널에 1.5를 적용하면 12.9톤의 동적 하중이 제공됩니다.

3단계: 안전계수 적용

리프팅 시스템 구성요소의 안전 계수는 EN 13155(비고정 하중 리프팅 부착물), AS/NZS 4991, 현지 크레인 및 리깅 코드와 같은 표준에 의해 설정됩니다. 타설 앵커 및 클러치의 경우 안전계수는 다음과 같습니다. 정격 고장 부하에 4:1 WLL에 도달하기 위해 일반적으로 적용됩니다. 이는 이미 앵커 제조업체의 게시된 WLL 테이블에 내장되어 있으므로 계획자의 임무는 게시된 WLL이 동적 부하를 초과하는지 확인하는 것입니다.

4단계: 앵커 포인트 수 및 하중 분산 고려

12.9톤의 동적 하중은 모든 활성 앵커 지점에 분산됩니다. 8.6톤 벽 패널이 대칭으로 배열된 4개의 앵커를 사용하는 경우 각 앵커는 이론적으로 3.2톤을 지탱합니다. 그러나 리프팅 시스템 엔지니어링 실무에서는 앵커 배치 및 크레인 후크 위치 지정의 허용 오차로 인해 4개 지점에 걸쳐 완벽한 하중 공유가 불가능하다는 점을 인식하고 있습니다. 일반적으로 보수적인 가정은 앵커 4개 중 3개만 동시에 하중을 전달한다는 것입니다. 즉, 각 앵커의 등급은 다음과 같습니다. 12.9 / 3 = 4.3톤 WLL .

리프팅 앵커 주변의 실용적인 타이 와이어 적용

리프팅 앵커 주위에 철근 타이 와이어를 올바르게 적용하려면 표준 철근 교차점을 묶는 것보다 더 많은 주의가 필요합니다. 앵커는 하중이 중요한 구성 요소이므로 콘크리트 표면 및 주변 철근에 대한 위치가 정확해야 합니다.

페럴 삽입 타이오프 절차

페룰 인서트는 콘크리트 표면과 같은 높이로 주조되는 원통형 또는 원추형 나사형 소켓입니다. 이는 일반적으로 연성 철 또는 강철로 만들어지며 콘크리트 덩어리에 고정하기 위해 베이스 플랜지 또는 철근이 용접되어 있습니다. 페룰 인서트의 타이 와이어 절차는 다음과 같습니다.

1. 인서트를 금형 면의 올바른 위치에 배치하고 스레드 개구부가 폼 플러그로 밀봉되어 콘크리트 침투를 방지하도록 합니다.
2. 인서트의 베이스 부착물과 가장 가까운 세로 막대 주위를 통해 16게이지 검정색 단련 와이어 루프를 실행합니다.
3. 첫 번째에 수직인 가장 가까운 가로 막대 주위에 두 번째 결속 와이어 루프를 추가합니다.
4. 후크 도구를 사용하여 양쪽 끈을 단단히 비틀십시오. 최소 3회 완전히 회전하십시오. 꼬리를 20mm로 자르고 평평하게 구부려 금형 면이 닿지 않도록 합니다.
5. 타설이 시작되기 전에 인서트가 돌출되거나 움푹 들어가지 않은 상태로 금형 면과 같은 높이인지 확인하십시오.

리프팅 루프 타이오프 절차

리프팅 루프는 프리캐스트 요소의 상단 표면 위로 돌출되고 크레인 클러치 또는 샤클에 연결되는 와이어 또는 철근 루프로 형성됩니다. 콘크리트 진동 중에 루프가 강제로 아래로 내려가는 것을 방지하기 위해 내장된 다리를 묶어야 합니다.

1. 설계 도면에 지정된 대로 매립 다리가 주 철근과 평행하거나 교차하도록 루프를 설계 위치에 배치합니다.
2. 각 다리를 따라 최소 두 지점에서 8자형 타이를 사용하여 각 내장된 다리를 가장 가까운 철근에 묶습니다.
3. 루프에 베이스 플레이트나 스프레드 풋이 있는 경우 크로스 타이를 사용하여 플레이트를 최소 두 개의 막대에 묶습니다.
4. 타설하기 전에 상단 표면 위의 루프 돌출 높이가 도면과 일치하는지 확인하십시오.

피해야 할 일반적인 오류

• 앵커 타이오프를 위해 소형 와이어(20게이지 이하)를 사용합니다. 와이어는 콘크리트 진동 압력으로 늘어나 앵커 이동이 가능합니다.
• 두 개의 수직 타이오프가 지정된 경우 하나의 막대에만 묶는 경우 단일 축 구속으로 회전이 허용됩니다.
• 끊어질 때까지 타이 와이어를 과도하게 비틀십시오. 앵커에서 부러진 타이는 아무런 구속력을 제공하지 않으므로 붓기 전에 교체해야 합니다.
• 금형 표면과 접촉하는 긴 와이어 테일을 남겨두면 표면 자국이 생기고 건축 요소에는 탈형 후 눈에 보이는 녹 얼룩이 생깁니다.
• 금형에서 "안정적으로" 보이는 앵커의 타이를 건너뛰면 압축 중 콘크리트 진동으로 인해 겉보기에 안정적인 하드웨어라도 수 밀리미터 이동할 수 있습니다.

철근 타이 와이어 및 프리캐스트 리프팅 시스템에 대한 표준 및 규정 준수

철근 타이 와이어와 프리캐스트 콘크리트용 리프팅 시스템 모두 기술 표준의 적용을 받습니다. 이러한 표준을 준수하는 것은 건설 프로젝트에서 선택 사항이 아닙니다. 이는 보험 보장, 규제 승인 및 제조업체의 책임 보호를 위한 전제 조건입니다. 관련 표준은 지역마다 다르지만 주요 참조 자료의 요구 사항은 일관됩니다.

철근 타이 와이어 표준

• ASTM A82 / A82M (미국): 강철 와이어, 일반, 콘크리트 보강용 표준 사양—타이 와이어 생산에 사용되는 와이어에 적용됩니다.
• BS EN 10218 (유럽): 강철 와이어 및 와이어 제품 - 치수 및 기계적 특성 테스트를 다루는 일반 테스트 방법.
• GB/T 343 (중국): 중국 타이 와이어 제조업체에서 널리 참조하는 범용 저탄소 강선 표준입니다.
• JIS G 3532 (일본): 타이 와이어 제품이 제조되는 와이어를 덮는 저탄소 강철 와이어 표준입니다.

프리캐스트 콘크리트의 리프팅 시스템 표준

• EN 13155:2003 A2:2009 : 고정되지 않은 하중 리프팅 부착물 - 유럽에서 사용되는 타설 앵커 및 리프팅 클러치에 대한 안전 요구 사항입니다.
• PCI 디자인 핸드북 8판 : 리프팅 시스템 설계를 다루는 취급, 운송 및 설치에 대한 전체 장을 포함하여 북미 지역의 프리캐스트 및 프리스트레스트 콘크리트 설계에 대한 주요 참고 자료입니다.
• AS 3850 (호주): 리프팅 인서트, 최고 수준의 바 및 리프팅 전에 필요한 최소 콘크리트 강도에 대한 요구 사항을 포함하는 틸트업 콘크리트 건설 표준입니다.
• OSHA 29 CFR 1926.753 (미국): 프리캐스트 리프트에 적용되는 장비 검사 및 운전자 자격 요건을 포함하여 건설 현장에서 크레인 및 데릭 사용을 다룹니다.

실제로 프리캐스트 리프팅 작업에 대한 규정 준수 문서에는 요소의 리프팅 계획, 요소의 콘크리트 강도를 참조하는 앵커 제조업체의 WLL 테이블, 앵커 설치에 대한 제3자 검사 기록, 크레인 및 리깅 장비 인증이 포함됩니다. 철근 타이 와이어는 케이지 검사 기록을 통해 이 사진의 일부이며, 타설 전에 모든 앵커가 사양에 따라 묶여 있는지 확인해야 합니다.

프리캐스트 프로젝트에 대한 철근 타이 와이어 소비 추정치

프로젝트 관리자와 조달 팀은 자재 부족으로 인한 생산 지연을 방지하기 위해 철근 타이 와이어 소비량을 정확하게 추정해야 합니다. 와이어 소비량은 바 간격, 바 직경, 요소 두께 및 사용된 타이 패턴에 따라 달라집니다. 표준 프리캐스트 작업에 대한 업계의 경험 법칙은 다음과 같습니다. 철근 1톤당 타이와이어 8~12kg . 바 간격(중심 100mm)이 가까운 구조 요소의 좁은 간격 케이지의 경우 소비량은 톤당 15kg에 달할 수 있습니다.

실제 사례: 프리캐스트 벽 패널 생산

주당 50개의 벽 패널을 생산하는 프리캐스트 공장은 각각 180kg의 철근을 포함하며 주당 50 × 180 = 9000kg의 철근을 사용합니다. 철근 1톤당 타이 와이어 소비율이 10kg일 때 주간 타이 와이어 요구량은 다음과 같습니다. 90kg . 25kg 코일 기준으로 주당 약 4코일입니다. 대부분의 프리캐스트 공장은 2~4주간의 완충 재고를 유지하므로 이 생산량에 대한 재고 재고는 16게이지 검정색 소둔 와이어 코일 8~16개입니다.

타이건이 도입되면 기계가 결속당 정의된 와이어 길이로 일관된 비틀림을 적용하고 동시에 작업자가 손으로 결속하는 작업자보다 더 많은 교차점을 결속하는 경향이 있기 때문에 소비량이 약간 증가합니다. 다음을 계획하세요 10%~15% 증가 손 결속에서 결속 건 작동으로 전환할 때 와이어 소비량이 줄어듭니다.

프리캐스트 요소를 들어올리기 전 품질 관리 체크포인트

철근 타이 와이어 작업과 리프팅 시스템 구성 요소를 모두 포괄하는 체계적인 품질 관리 프로세스는 프리캐스트 요소가 캐스팅 베드를 떠나기 전에 필수적입니다. 다음 체크리스트는 잘 운영되는 프리캐스트 공장이 리프팅용 요소를 해제하기 전에 사용하는 사항을 반영합니다.

콘크리트 타설 전

• 모든 리프팅 앵커는 지정된 와이어 게이지와 타이 패턴을 사용하여 지정된 위치에서 케이지에 묶여 있습니다.
• 설계 도면을 기준으로 앵커 위치를 확인했습니다(공차 ±5mm 이내의 수평 및 수직 위치).
• 모든 스레드 인서트에는 폼 플러그 또는 플라스틱 캡이 있습니다.
• 커버 스페이서(의자 및 타이 스페이서)는 리프팅 앵커 부착 지점 근처를 포함하여 모든 바에 커버 깊이를 유지하기 위해 올바른 간격으로 설치됩니다.
• 케이지 검사는 QC 검사관의 승인을 받아 기록되었습니다.

스트리핑 후, 리프팅 전

• 테스트를 통해 확인된 콘크리트 압축 강도 - 앵커 제조업체가 지정한 인양을 위한 최소 강도가 충족됩니다.
• 모든 앵커 스레드를 청소하고 점검합니다. 클러치를 체결하고 잠글 수 있습니다.
• 리프팅 시스템 구성요소(클러치, 슬링, 스프레더 빔)가 검사되었으며 서비스 날짜 내에 있습니다.
• 리프트 반경 및 요소 질량에 대해 크레인 안전 작업 하중이 확인되었습니다.
• 크레인 운전자와 리깅 감독자가 리프팅 계획을 검토하고 승인했습니다.

다양한 프리캐스트 환경을 위한 철근 타이 와이어 선택

와이어 선택은 모든 경우에 적용되는 일률적인 결정이 아닙니다. 프리캐스트 요소가 사용되는 환경, 표면 품질 요구 사항 및 생산 방법은 모두 적절한 와이어 유형 및 게이지에 영향을 미칩니다.

건물의 구조적 프리캐스트

공격적이지 않은 환경의 건물을 위한 표준 기둥, 보, 슬래브 및 벽 패널: 16게이지 검정색 단련 타이 와이어 25kg 코일에. 내부 교차점을 위한 스냅 타이, 주변 바 및 앵커 위치의 8자형 타이. 속도와 일관성을 향상시키기 위해 플랫 매트 요소(슬래브, 패널)에 타이건 사용을 권장합니다.

인프라 및 해양 프리캐스트

교량 빔, 해양 펜더, 방파제 패널 및 해안 기반 시설: 용융 아연 도금 16게이지 와이어 . 아연 도금은 콘크리트 표면을 통해 녹이 새어 나오는 것을 방지하는데, 이는 염화물 함유 환경에서 미학적으로나 장기적인 내구성 모두에 중요합니다. 스테인리스강 보강재가 사용되는 경우(매우 공격적인 해양 구역), 와이어와 바 접촉 지점에서 갈바닉 부식을 방지하기 위해 일치하는 등급의 스테인리스강 타이 와이어가 지정됩니다.

건축 프리캐스트 파사드

노출된 골재 패널, 광택 콘크리트 외관 및 유리 섬유 강화 콘크리트(GFRC) 지지 요소: PVC 코팅 또는 아연 도금 와이어, 와이어 테일 관리를 신중하게 수행합니다. 모든 와이어 테일은 노출된 면에서 먼 쪽을 향해야 하며 모든 금형 면에서 최소 15mm 간격으로 구부러져야 합니다. 일부 건축 프리캐스트 사양에는 주조 표면의 25mm 이내에 노출된 강철 와이어가 없다는 확실한 검사 승인이 필요합니다.

추운 날씨 조건에서 프리캐스트

검은색 단련된 와이어는 추운 환경에서 약간 더 부서지기 쉽습니다. 0°C 미만의 온도에서 와이어 스풀을 예열하거나 가열된 주조 홀에서 작업하면 묶는 동안 와이어가 끊어지는 위험이 줄어듭니다. 결빙 온도에서의 연신율 감소는 일반적으로 20°C보다 2~4% 낮지만 매우 추운 기후(-10°C 미만)에서는 연신율 사양이 더 높은 와이어로 전환하거나 게이지를 하나 낮추는 것이 현명한 예방 조치입니다.

운송 및 현장 처리: 타이 와이어 작업이 테스트되는 곳

철근 케이지 타이 와이어 작업의 품질은 주조 베드에서 들어 올리는 동안뿐만 아니라 운송 및 현장 설치 순서 전반에 걸쳐 테스트됩니다. 프리캐스트 요소는 최종 설치 전에 최대 4회까지 들어올릴 수 있습니다. 즉, 탈형 리프트, 저장소로 이동, 트럭에 적재, 최종 배치가 가능합니다. 각 리프트는 프리캐스트 콘크리트용 리프팅 시스템에 동적 하중을 가합니다. 리프트 사이에서 요소는 평상형 트럭이나 로우 로더로 운반되며, 여기서 도로 진동은 앵커 인서트 주변의 콘크리트에 주기적 하중을 가합니다.

주조 중에 케이지 움직임을 허용하는 제대로 묶이지 않은 케이지가 있는 요소는 첫 번째 리프트가 성공한 것처럼 보이더라도 운송 후 앵커 위치 주변에 균열이 나타날 수 있습니다. 미세 균열은 반복 하중 하에서 전파되며 정격 WLL 미만의 하중에서 앵커 풀아웃을 유발할 수 있습니다. 이것이 케이지 검사 문서가 요소와 함께 이동하는 이유입니다. 현장에서 손상이 발견되면 검사 기록이 조사의 출발점이 됩니다.

프리캐스트 공급망은 가장 약한 품질 관리 단계만큼만 신뢰할 수 있습니다. 철근 타이 와이어 작업은 해당 체인 초기에 이루어지지만 그 효과는 최종 설치까지 계속 전파됩니다. 올바른 와이어 유형, 올바른 게이지, 올바른 타이 패턴 및 올바른 앵커 타이오프 등 처음부터 올바른 작업을 수행하는 것은 프리캐스트 콘크리트 생산에 대한 가장 비용 효과적인 품질 관리 투자입니다.
