중공 코어 슬래브가 솔리드 프리캐스트 패널과 다른 점은 무엇입니까?

프리캐스트 콘크리트 가이드

중공 코어 프리캐스트 콘크리트 슬래브는 공장에서 주조된 바닥 및 지붕 패널로, 깊이를 통해 연속적인 종방향 보이드가 있어 일반적으로 패널 무게를 다음과 같이 줄입니다. 30~50% 비슷한 굽힘 강도를 유지하면서 동일한 두께의 단단한 슬래브와 비교됩니다. 이 패널은 제조 과정에서 고장력 강철 가닥으로 사전 응력을 받고 통제된 조건에서 경화되며 설치 준비가 완료된 상태로 배송되므로 구조가 명확한 범위를 달성할 수 있습니다. 6~18미터 중간 지원 없이. 창고, 주차 구조물, 주거용 타워 또는 상업용 건물의 바닥 시스템을 평가하는 건축업자에게 중공 코어 슬래브는 현장 타설 콘크리트가 거의 일치하지 않는 속도, 구조적 효율성 및 비용 제어의 조합을 제공합니다.

중공 코어 슬래브가 솔리드 프리캐스트 패널과 다른 점

중공 코어 슬래브의 특징은 패널 전체 길이에 걸쳐 일련의 원형, 타원형 또는 눈물방울 모양의 공간입니다. 이러한 코어는 연속 채널을 남기고 콘크리트 세트로 회수되는 중공 코어 형성재를 사용하여 압출 또는 슬립 형태 주조 중에 형성됩니다. 표준 200mm 두께의 중공 코어 패널에는 각각 직경이 약 150mm인 5~7개의 코어가 포함되어 굽힘 성능에 의미 있는 기여 없이 사중을 추가할 상당한 양의 콘크리트를 제거합니다.

코어는 콘크리트가 굴곡 저항에 가장 적게 기여하는 패널의 중립 축 영역에 위치하기 때문에 이 재료를 제거하면 구조 성능에 최소한의 영향을 미칩니다. 일반적으로 직경 9.5mm ~ 15.2mm의 7선 스트랜드인 프리스트레싱 스트랜드는 서비스 로딩 중 인장력이 가장 높은 하단 플랜지에 배치됩니다. 빈 단면과 전략적으로 배치된 프리스트레싱 강철의 조합은 중공 슬래브가 동등한 솔리드 슬래브보다 적은 재료를 사용하면서 장거리에 걸쳐 있을 수 있게 해줍니다.

공통 두께의 중공 코어와 견고한 프리캐스트 슬래브 간의 일반적인 중량 비교
슬래브 두께	중공 코어 무게	견고한 슬래브 무게	체중 감소
150mm	220kg/m²	360kg/m²	39%
200mm	280kg/m²	480kg/m²	42%
300mm	380kg/m²	720kg/m²	47%
400mm	490kg/m²	960kg/m²	49%

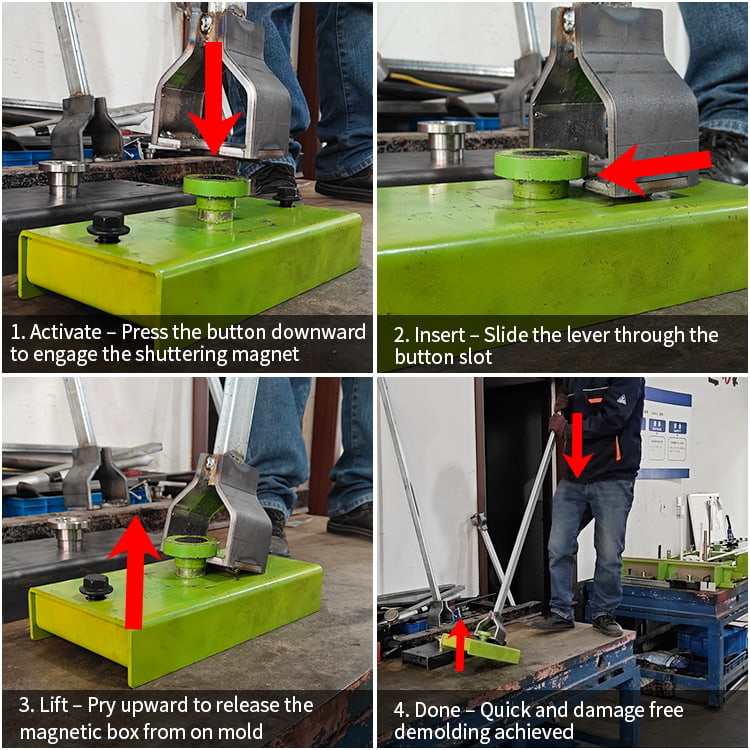

캐스팅 베드부터 완성 패널까지의 제조 공정

중공 코어 슬래브는 건식 주조 압출 또는 습식 주조 슬립 성형 방법을 사용하여 길이가 100~150m인 긴 주조 베드에서 생산됩니다. 압출에서는 기계가 베드를 따라 이동하여 코어 형성 튜브 주위에 슬럼프가 매우 낮은 콘크리트를 쌓으면서 진동과 오거 작용을 통해 압축합니다. 슬립 성형은 약간 더 습한 혼합물과 기계가 전진하면서 추출되는 팽창성 또는 단단한 코어를 사용합니다. 두 가지 방법 모두 콘크리트가 충분한 강도에 도달하면 나중에 다이아몬드 톱을 사용하여 필요한 길이로 절단되는 연속 패널을 생산합니다.

프리스트레싱 및 인장 순서

콘크리트를 배치하기 전에 프리스트레싱 스트랜드는 캐스팅 베드의 전체 길이를 따라 나사산을 만들고 유압 잭을 사용하여 스트랜드 크기와 설계 요구 사항에 따라 일반적으로 스트랜드당 100~200킬로뉴턴 범위의 힘을 가합니다. 콘크리트가 주조되고 양생되는 동안 스트랜드는 인장 상태를 유지합니다. 콘크리트가 대략 다음의 이형강도에 도달하면 28~35MPa , 증기 경화를 사용하는 경우 일반적으로 12~18시간 이내에 가닥이 절단되거나 풀립니다. 이는 인장력을 콘크리트로 전달하여 서비스 하중에 의해 생성된 인장 응력에 대응하는 내부 압축 응력을 생성합니다.

경화 및 절단 작업

증기 경화 챔버 또는 가열 커버는 강도 증가를 가속화하므로 캐스팅 베드를 매일 재사용할 수 있습니다. 스트랜드 분리 후 패널은 지정된 길이와 너비로 절단되며 이 단계에서 톱 절단이나 주조 전 블록아웃 삽입을 통해 노치, 구멍 및 모따기가 추가됩니다. 이 시점의 품질 관리 점검에는 패널이 적재를 위해 저장 장소로 이동하기 전에 캠버 측정, 표면 마감 검사 및 프로젝트 도면에 대한 치수 확인이 포함됩니다.

스팬 및 부하 용량 참조 데이터

스팬 기능은 중공 슬래브의 가장 중요한 선택 요소이며 슬래브 깊이, 강연선 패턴, 콘크리트 강도 및 적용 하중에 따라 달라집니다. 다음 그림은 사무실 및 주거용으로 사용되는 일반적인 범위의 중첩 하중이 있는 바닥 응용 분야에 사용되는 표준 중공 코어 섹션에 대해 일반적으로 게시된 용량을 나타냅니다.

평방미터당 2.5kN의 중첩 하중을 받는 중공 코어 슬래브의 대략적인 최대 스팬
슬래브 깊이	가닥 수	최대 스팬	일반적인 사용
150mm	4가닥	6.5m	주거용 층
200mm	6가닥	8.8m	사무실 바닥
250mm	8가닥	11.2m	소매 및 주차 데크
320mm	10가닥	14.6m	장경간 창고 지붕
400mm	12가닥	18.0m	산업구조

실제 경간 등급은 제조업체의 특정 단면 형상, 사용된 콘크리트 압축 강도(중공 코어 생산의 경우 일반적으로 40~50MPa) 및 적용에 필요한 처짐 한계에 따라 달라지므로 이 수치는 시작 참조점으로 처리되어야 합니다. 많은 제조업체는 중첩된 고정 하중과 활하중 조합을 별도로 설명하는 자세한 하중 범위 테이블을 게시하고 있으며, 구조 설계자는 일반적으로 극한 모멘트 용량을 확인하는 것 외에도 사용 가능성 조건에서 처짐을 확인합니다.

현장 설치 순서

중공 코어 패널은 이미 경화되어 배치 준비가 완료된 현장에 도착합니다. 이는 프로젝트가 현장 타설 방식 대신 이 시스템을 선택하는 주된 이유 중 하나입니다. 일반적인 설치 승무원은 사이에 배치할 수 있습니다. 300 및 500 평방미터 크레인 용량, 패널 크기, 현장 접근 조건에 따라 하루 바닥재의 수량이 달라집니다.

베어링 표면이 수평이고 올바른 높이에 있는지 확인하고, 일관된 패널 베어링을 유지하기 위해 필요에 따라 시밍합니다.
리프팅 루프 또는 스트랜드 리프팅 장치를 사용하여 패널 끝 부분에 캐스팅하여 적절한 리깅 각도를 유지하면서 패널을 들어올립니다.
각 끝의 베어링 길이가 일정한 베어링 스트립(일반적으로 네오프렌 또는 이와 유사한 탄성 패드)에 패널을 설정합니다.
인접한 패널 사이의 세로 방향 키홈을 그라우팅하기 전에 패널 가장자리를 정렬하고 간격을 조정합니다.
필요한 곳에 키홈에 보강재를 배치하고 그라우트를 부어 인접한 패널을 연속 다이어프램에 접착합니다.
지정된 경우 구조 토핑(일반적으로 50~75mm의 철근 콘크리트)을 설치하여 표면을 평탄화하고 다이어프램 작용을 개선합니다.
프로젝트의 구조 도면에 따라 주변 빔과 전단벽의 완벽한 연결

베어링 길이는 종종 과소평가되는 중요한 세부 사항입니다. 대부분의 코드에는 최소 베어링 길이가 필요합니다. 75mm 강철 또는 콘크리트 지지대 위의 중공 코어 슬래브의 경우 많은 설계자가 추가적인 안전 여유와 공차 조정을 위해 100mm 이상을 지정합니다. 베어링이 충분하지 않으면 특히 패널 설치 후 캠버 성장이나 열적 움직임이 발생할 때 패널 끝 부분에 국부적인 균열이나 파손이 발생할 수 있습니다.

프리캐스트 콘크리트 액세서리 중공 코어 시스템과 함께 사용

중공 코어 바닥 시스템은 슬래브와 그라우트로만 구성되는 경우가 거의 없습니다. 완전한 설치는 연결, 내후성, 지지 및 마감 세부 사항을 처리하는 다양한 프리캐스트 콘크리트 액세서리에 따라 달라집니다. 올바른 액세서리를 선택하는 것은 설치 속도와 바닥 또는 지붕 조립의 장기적인 성능 모두에 직접적인 영향을 미칩니다.

베어링 패드 및 지지대

베어링 패드는 중공 코어 슬래브의 아래쪽과 지지 빔, 벽 또는 선반 사이에 위치합니다. 일반적으로 네오프렌으로 제작되는 이러한 탄성 스트립은 반력을 고르게 분산시키고 점하중을 콘크리트에 전달하지 않고도 작은 회전과 움직임을 수용합니다. 표준 두께 범위는 3mm에서 10mm까지이며 예상되는 베어링 응력을 기준으로 경도 등급이 선택됩니다.

리프팅 및 발기 하드웨어

리프팅 루프, 스트랜드 리프터 및 매립형 리프팅 앵커는 안전한 크레인 취급을 위해 생산 중에 패널에 주조됩니다. 설치 후 오목한 앵커 포켓은 일반적으로 비수축 그라우트로 채워져 평평한 표면을 유지합니다. 가장자리 폼과 엔드 캡은 생산 중에 패널 끝의 빈 코어를 막는 데 사용되어 토핑 배치 중에 콘크리트나 그라우트가 빈 공간으로 침입하는 것을 방지합니다.

조인트 필러 및 그라우트 재료

일반적으로 비수축 시멘트질 또는 폴리머 개질 혼합물인 키웨이 그라우트는 패널 사이의 세로 접합부를 채우며 인접한 유닛 전체에 하중을 분산시키는 데 필수적입니다. 백커 로드와 실란트는 주변 조인트와 확장 조인트에 사용되어 열 이동을 허용하면서 내후성을 유지합니다. 지붕 적용의 경우 추가 후레싱 액세서리 및 배수 구성 요소가 패널 가장자리와 관통부에 통합되어 있습니다.

중공 코어 설치 시 일반적인 프리캐스트 콘크리트 부속품과 주요 기능
액세서리	기능	일반적인 재료
베어링 패드	지지대에 반력 하중 분산	네오프렌 엘라스토머
엔드캡	패널 끝 부분의 중공 코어 밀봉	플라스틱 또는 프리캐스트 콘크리트
키홈 그라우트	하중 전달을 위해 인접 패널 접착	비수축 시멘트 혼합
리프팅 앵커	설치 중 크레인 핸들링 가능	고강도 강철
조인트 실런트	비바람에 견디는 주변 및 확장 조인트	폴리우레탄 또는 실리콘

비용 고려 사항 및 프로젝트 경제성

중공 코어 슬래브는 일반적으로 현장의 거푸집 공사, 버팀목 및 노동 요구 사항이 줄어들기 때문에 6미터를 초과하는 범위에 대해 현장 타설 콘크리트 바닥보다 설치 비용이 더 낮습니다. 중공 코어 패널의 평방 미터당 재료 비용은 종종 15~25% 더 낮음 콘크리트, 거푸집 공사, 보강재 및 현장 타설 시스템에 필요한 연장된 공사 일정의 총 비용을 고려할 때 동등한 현장 타설 슬래브보다 더 높습니다.

운송 비용은 길이와 무게로 인해 중공 코어 슬래브에 중요한 요소가 되며, 대부분의 프로젝트에서는 운송 비용으로 인해 재료 절감 효과가 잠식되기 전에 생산 공장에서 경제적인 운반 거리를 약 150~250km로 제한합니다. 프리캐스트 공장 근처에 위치한 프로젝트는 이 시스템의 가장 큰 이점을 누리는 반면, 원격 현장에서는 목재 장선이나 콘크리트 토핑이 있는 강철 데크와 같은 현지에서 사용 가능한 대안과 중공 코어를 비교해야 할 수도 있습니다.

일정 영향

중공 코어 패널은 경화되어 적재 준비가 완료되어 도착하므로 배치 후 몇 시간 내에 바닥을 걸을 수 있어 거의 즉시 아래 레벨에서 작업을 시작할 수 있습니다. 이러한 압축된 일정은 다층 건물에서 현장 타설 시스템보다 중공 코어를 선택하는 주요 동인으로 자주 인용됩니다. 여기서 각 바닥 주기가 절약되면 전체 프로젝트 기간이 단축되고 건설 중 자금 조달 비용이 낮아집니다.

건물 유형 전반에 걸친 공통 애플리케이션

중공 코어 슬래브는 시스템이 반복적인 바닥판과 표준화된 베이 크기에 잘 적응하기 때문에 다양한 건물 유형에 걸쳐 사용됩니다. 아래 표에는 이 시스템이 가장 자주 지정되는 위치와 그 이유가 요약되어 있습니다.

건물 유형별 중공 코어 프리캐스트 콘크리트 슬라브의 일반적인 적용
건물 유형	공통 슬래브 깊이	주요 장점
주거용 아파트	150-200mm	음향 질량 및 빠른 장치 회전율
사무실 건물	200-250mm	개방형 평면도를 위한 길고 깨끗한 스팬
주차구조	250-320mm	내구성과 최소한의 유지보수
창고 및 물류센터	300-400mm	랙 및 장비를 위한 넓은 베이
냉장 보관 시설	250-320mm	복사 가열 또는 냉각 라인에 코어를 사용할 수 있습니다.

강조할 가치가 있는 응용 분야 중 하나는 중공 코어 자체를 서비스 채널로 사용하는 것입니다. 일부 프로젝트에서는 전기 도관, 저전압 케이블링 또는 복사 시스템용 소형 배관이 끝 조인트를 그라우팅하기 전에 코어를 통해 라우팅되어 낭비되는 빈 공간을 사용 가능한 건물 인프라로 전환합니다. 패널을 주조하기 전에 핵심 접근 지점을 계획해야 하므로 이 접근 방식을 사용하려면 설계 단계에서 신중한 조정이 필요합니다.

내화성 및 열 성능

콘크리트의 자연적인 내화성은 중공 코어 슬래브의 고유한 이점 중 하나이며, 일반적인 200mm 패널은 다음과 같은 내화 등급을 달성합니다. 2시간 이상 프리스트레싱 스트랜드에 대한 콘크리트 피복과 적용되는 특정 테스트 표준에 따라 추가 내화 처리가 필요하지 않습니다. 이로 인해 중공 코어 시스템은 복합 용도 건물의 점유 공간을 분리하거나 점유 공간 아래 주차장에 구획을 제공하는 데 특히 매력적입니다.

열적으로 중공 코어는 동일한 두께의 단단한 슬래브에 비해 어느 정도 단열성을 제공합니다. 왜냐하면 공극 내에 갇힌 공기는 콘크리트보다 열전도율이 낮기 때문입니다. 그러나 중공 코어 슬래브만으로는 외부 지붕이나 벽 응용 분야에 대한 현대적인 외피 단열 요구 사항을 거의 충족하지 못하므로 내부 바닥 응용 분야가 아닌 건물 외피에 사용할 때 일반적으로 견고한 단열 보드, 단열 토핑 또는 단열 패널 시스템과 쌍을 이룹니다.

배송된 패널을 수락하기 전 품질 검사

작업 현장에서 검사를 받으면 패널을 설치하기 전에 문제를 파악하는 데 도움이 되며 수정이 훨씬 쉽고 비용도 저렴합니다. 도착 시 확인해야 할 주요 항목에는 작업 도면에 대한 전체 패널 치수, 허용 공차 내의 캠버(일반적으로 대부분의 응용 분야에서 스팬 미터당 약 1mm로 제한됨), 심각한 균열이나 벌집이 없는 표면 상태, 리프팅 포인트, 블록아웃 및 내장 플레이트가 프로젝트 요구 사항과 일치하는지 확인하는 것이 포함됩니다.

캠버와 차동 캠버

프리스트레싱으로 인해 약간 위쪽으로 휘어지는 캠버는 정상이며 중공 코어 패널에서 예상됩니다. 설치 시 더 중요한 것은 인접한 패널 사이의 차동 캠버입니다. 큰 차이로 인해 토핑만으로는 수평을 맞추기 어려운 계단식 표면이 생성될 수 있기 때문입니다. 제조업체는 일반적으로 인접한 패널 사이의 차동 캠버를 유지하는 것을 목표로 합니다. 10~15mm 길이와 로딩 이력이 유사한 패널의 경우.
